void Awake(){
        Debug.Log ("Awake");
        //객체 생성시 바로 실행
    }
    void OnEnable(){
        Debug.Log ("onEnable");
        //객체가 활성화 되면 실행
    }
    void Start (){
        Debug.Log ("start");
        //스크립트가 시작될때 실행
    }

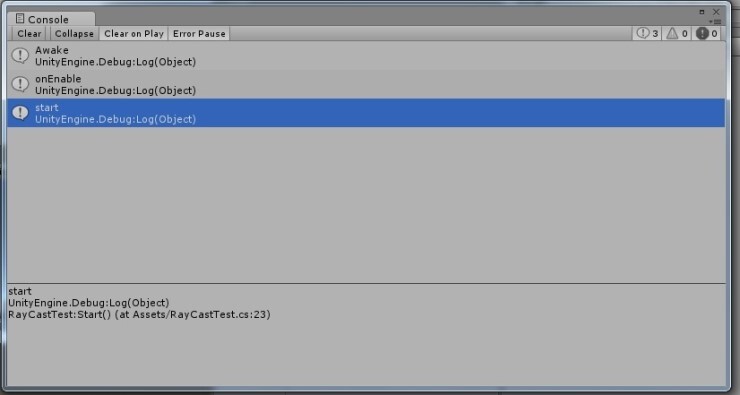

위의 순서대로 출력된다.





<Gizmos>

    void OnDrawGizmos()
    {

        Gizmos.color = Color.red; //이하 모든 gizmos는 red로 색칠됨

        //선그리기
        Gizmos.DrawLine (ray.origin, ray.origin + ray.direction * distance);

        //구 그리기
        //Gizmos.DrawSphere (ray.origin, 0.1f);

        //와이어 프레임
        Gizmos.DrawWireSphere (ray.origin, 1.0f);

    }
}

이것저것 그리는 함수.

Ray를 이용하면 해당 ray의 방향으로 선이 그어진다



Gizmos.color

 Gizmos.color = Color.red; //이하 모든 gizmos는 red로 색칠됨

Gizmos.color = new Color(1.0f, 1.0f, 0.0f, 1.0f); //노란색

방법은 여러가지다



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

public class RayCastTest : MonoBehaviour {

    public float distance = 20.0f;
    private Ray ray;


    // Update is called once per frame
    void Update () {
        //ray의 기본위치
        ray.origin = this.transform.position;
        //ray의 방향
        ray.direction = this.transform.forward;

    }

    void OnDrawGizmos()
    {

        Gizmos.color = Color.red; //이하 모든 gizmos는 red로 색칠됨

        //선그리기
        Gizmos.DrawLine (ray.origin, ray.origin + ray.direction * distance);

    }
}

 cs

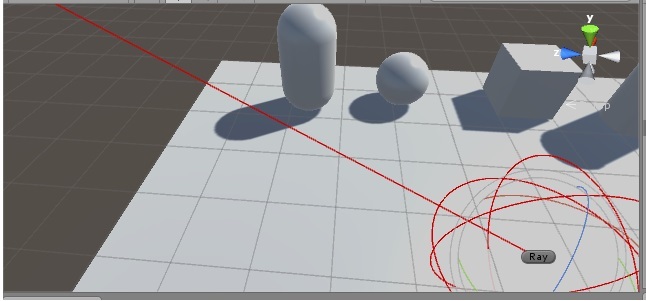

이렇게 하면 해당 RAY대로 선이 그어진다

Gizmos.DrawLine ("시작", "끝");









<RAY충돌확인>



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

using UnityEngine;
using System.Collections;

public class RayCastTest : MonoBehaviour {

    public float distance = 20.0f;

    private Ray ray;
    private RaycastHit rayinfo;

    void Update () {
        //ray의 기본위치
        ray.origin = this.transform.position;
        //ray의 방향
        ray.direction = this.transform.forward;

        //충돌 시 ture, 아니면  false
        Debug.Log (Physics.Raycast (ray));

        //만약 충돌시  rayinfo에 정보가 담긴다.
        if (Physics.Raycast (ray, out rayinfo, distance, this.maskValue.value)) //특정 레이어만 지목할 수 있다.
        {//시작점 부터 범위 안에까지 확인
            Debug.Log (rayinfo.collider.gameObject);
        }


    }

    void OnDrawGizmos()
    {

        Gizmos.color = Color.red; //이하 모든 gizmos는 red로 색칠됨


        if(this.rayinfo.collider != null)
        {
            //충돌 지점 확인하기(rayhit)
             Gizmos.DrawSphere (this.rayinfo.point, 0.1f);

            //충돌시 튕기는 지점(rayhit)
            Vector3 reflect = Vector3.Reflect(this.ray.direction,
                                               this.rayinfo.normal);

            Gizmos.color = new Color(1.0f, 1.0f, 0.0f, 1.0f); //노란색
            Gizmos.DrawLine(this.rayinfo.point, this.rayinfo.point + reflect);
        }


    }
}

 cs





    private RaycastHit rayinfo;

먼저 선언해둔다



//충돌 시 ture, 아니면  false
Physics.Raycast (ray);



위 physics를 이용하여 레이케스트의 충돌 판정을 내린다



//만약 충돌시  rayinfo에 정보가 담긴다.

 Debug.Log (rayinfo.collider.gameObject);



//만약 rayinfo에 정보가 담기게 되면, Gizmos로 선을 그어준다.

 if(this.rayinfo.collider != null)
        {
            //충돌 지점 확인하기(rayhit)
             Gizmos.DrawSphere (this.rayinfo.point, 0.1f);

            //충돌시 튕기는 지점(rayhit)
            Vector3 reflect = Vector3.Reflect(this.ray.direction,
                                               this.rayinfo.normal);

            Gizmos.color = new Color(1.0f, 1.0f, 0.0f, 1.0f); //노란색
            Gizmos.DrawLine(this.rayinfo.point, this.rayinfo.point + reflect);
        }




 //충돌 지점 확인하기(rayhit)
             Gizmos.DrawSphere (this.rayinfo.point, 0.1f);

충돌지점(rayinfo.point)에 Sphere을 하나 그려준다





반사각 함수

Vector3 reflect = Vector3.Reflect(this.ray.direction, this.rayinfo.normal);

발사 방향과 그 대상의 노멀벡터를 입력하면 반사각도를 구해준다

Gizmos.DrawLine(this.rayinfo.point, this.rayinfo.point + reflect);

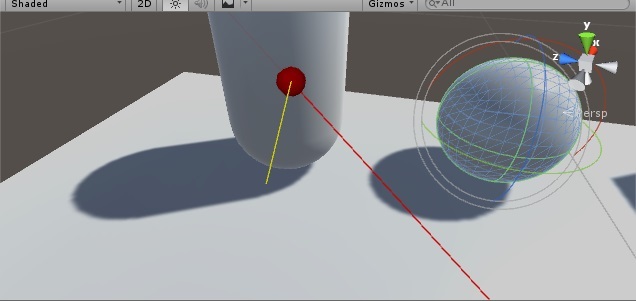

(충돌 지점엔 빨간 원, 반사된 선은 노란 선)





<범위 확인>




public class RayCastTest : MonoBehaviour {

    public float distance = 20.0f;

    private Ray ray;
    private RaycastHit rayinfo;

    void Update () {
        //ray의 기본위치
        ray.origin = this.transform.position;
        //ray의 방향
        ray.direction = this.transform.forward;

        //충돌 시 ture, 아니면  false
        Debug.Log (Physics.Raycast (ray));

        //만약 충돌시  rayinfo에 정보가 담긴다.
        if (Physics.Raycast (ray, out rayinfo, distance, this.maskValue.value)) //특정 레이어만 지목할 수 있다.
        {//시작점 부터 범위 안에까지 확인
            Debug.Log (rayinfo.collider.gameObject);
        }

        if(Input.GetButtonDown("Jump")){
            //슈류탄 처럼 범위 내 판정
            Collider[] targets =     Physics.OverlapSphere (ray.origin, 1.0f);
            //이하 범위안에 들어있는 항목이 배열로써 targets에 들어간다

                foreach( Collider target in targets)
                {
                    Debug.Log (target.gameObject);
                }
            }
    }
}

 cs





슈류탄 같은 범위를 판정하는 함수

if(Input.GetButtonDown("Jump"))

무거우니까 제한을 둔다

 Collider[] targets =     Physics.OverlapSphere (ray.origin, 1.0f);

위치와 범위를 멤버변수로 넣어준다

foreach( Collider target in targets)
                {
                    Debug.Log (target.gameObject);
                }

targets에 배열로 감긴다

targets에서 부딪힌 것들을 target에 담아서 Log로 표시한다





<레이어 마스크>

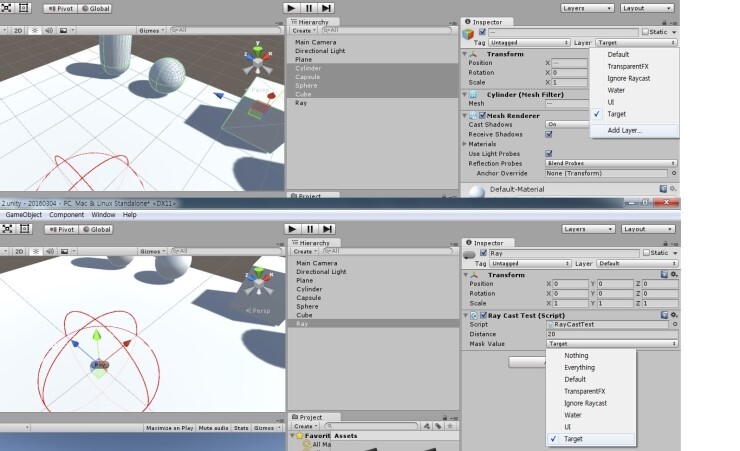

(사진이 두개다)



우측에 해당 오브젝트의 Layer를 선택할 수 있다.



아래는 Ray의 Layer를 Target으로 바꾼것.

(원레는 타겟이될 오브젝트중 일부만 layer를 Target으로 바꾸는게 맞다)







1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

using UnityEngine;
using System.Collections;

public class RayCastTest : MonoBehaviour {

    public float distance = 20.0f;
    public LayerMask maskValue = -1;
    //특정 레이어만 확인

    private Ray ray;
    private RaycastHit rayinfo;

    void Update () {
        //ray의 기본위치
        ray.origin = this.transform.position;
        //ray의 방향
        ray.direction = this.transform.forward;

        //만약 충돌시  rayinfo에 정보가 담긴다.
        if (Physics.Raycast (ray, out rayinfo, distance, this.maskValue.value)) //특정 레이어만 지목할 수 있다.
        {//시작점 부터 범위 안에까지 확인
            Debug.Log (rayinfo.collider.gameObject);
        }

        //마스크의 이름을 통해서 해당 마스크를 불러 올 수도 있다.
        //int layerTest = LayerMask.NameToLayer ("Target");
    }

 cs

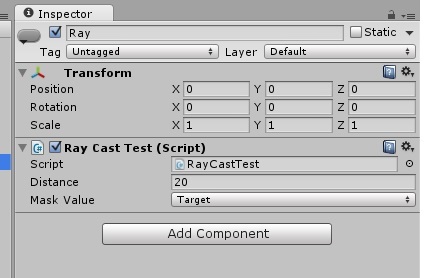

확인하기 위해 Layermask 변수를 선언하고, 비어있게 하기위해서 -1을 넣어준다



public으로 만들었기때문에 밖에서 target으로 담아줘야한다





//마스크의 이름을 통해서 해당 마스크를 불러 올 수도 있다.

        int layerTest = LayerMask.NameToLayer ("Target");


다만 string으로 받는건 불안정하기 때문에,

private로 설정후 Awake() 한번만 해주는것이 좋다



if (Physics.Raycast (ray, out rayinfo, distance, this.maskValue.value)) //특정 레이어만 지목할 수 있다.

뒤에 this.maskValue.value 를 넣어주면 특정 레이어 중에서만 Ray를 확인한다



Physics.OverlapSphere (ray.origin, 1.0f, this.maskValue.value);

범위 채크할때 하는것도 특정 레이어만 지목 가능하다

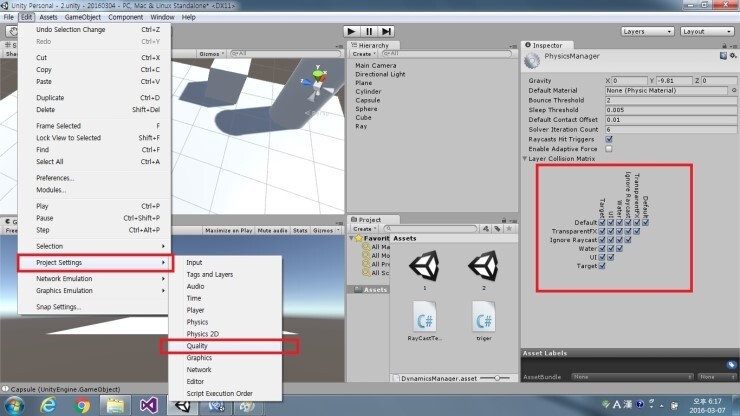

기본 레이어는 아래처럼 바꿀 수 있다



tag를 추가하는 방식으로, 새로 추가 하거나 수정할 수 도 있다.



더보기
using UnityEngine;
using System.Collections;

public class RayCastTest : MonoBehaviour {

    public float distance = 20.0f;
    public LayerMask maskValue = -1;
    //특정 레이어만 확인

    private Ray ray;
    private RaycastHit rayinfo;

    // Use this for initialization
    void Awake(){
        Debug.Log ("Awake");
        //객체 생성시 바로 실행
    }
    void OnEnable(){
        Debug.Log ("onEnable");
        //객체가 활성화 되면 실행
    }
    void Start (){
        Debug.Log ("start");

    }
    // Update is called once per frame
    void Update () {
        //ray의 기본위치
        ray.origin = this.transform.position;
        //ray의 방향
        ray.direction = this.transform.forward;

        //충돌 시 ture, 아니면  false
        Debug.Log (Physics.Raycast (ray));

        //만약 충돌시  rayinfo에 정보가 담긴다.
        if (Physics.Raycast (ray, out rayinfo, distance, this.maskValue.value)) //특정 레이어만 지목할 수 있다.
        {//시작점 부터 범위 안에까지 확인
            Debug.Log (rayinfo.collider.gameObject);
        }

        if(Input.GetButtonDown("Jump")){
            //슈류탄 처럼 범위 내 판정
            Collider[] targets =     Physics.OverlapSphere (ray.origin, 1.0f);
            //이하 범위안에 들어있는 항목이 배열로써 targets에 들어간다

                foreach( Collider target in targets)
                {
                    Debug.Log (target.gameObject);
                }
            }

        //마스크의 이름을 통해서 해당 마스크를 불러 올 수도 있다.
        //int layerTest = LayerMask.NameToLayer ("Target");
    }

    void OnDrawGizmos()
    {

        Gizmos.color = Color.red; //이하 모든 gizmos는 red로 색칠됨

        //선그리기
        Gizmos.DrawLine (ray.origin, ray.origin + ray.direction * distance);

        //구 그리기
        //Gizmos.DrawSphere (ray.origin, 0.1f);

        //와이어 프레임
        Gizmos.DrawWireSphere (ray.origin, 1.0f);

        if(this.rayinfo.collider != null)
        {
            //충돌 지점 확인하기(rayhit)
             Gizmos.DrawSphere (this.rayinfo.point, 0.1f);

            //충돌시 튕기는 지점(rayhit)
            Vector3 reflect = Vector3.Reflect(this.ray.direction,
                                               this.rayinfo.normal);

            Gizmos.color = new Color(1.0f, 1.0f, 0.0f, 1.0f); //노란색
            Gizmos.DrawLine(this.rayinfo.point, this.rayinfo.point + reflect);
        }


    }
}
